CIP-Anlagen – Verkauf und Beratung

PTI A/S stellt CIP-Anlagen nach drei verschiedenen Standardkonzepten her, die sind:

• Mobil-CIP – Für Prozessanlagen, bei denen ein hoher Grad an Flexibilität benötigt wird.
• Unit-CIP – Die wirtschaftliche Lösung für kleinere und mittelgroße Prozessanlagen.
• Site-CIP – Die ultimative Lösung für große Prozessanlagen.

​

Es gibt eine lange Liste von Optionen für alle drei CIP-Anlagen, sodass die Anlagen an die aktuellen Bedürfnisse angepasst werden können.

Beratung zum Kauf und Betrieb

PTI A/S bietet darüber hinaus professionelle und unabhängige Beratung im Bereich Design und Aufbau von CIP-Anlagen und CIP-Routen einschließlich Rohrdimensionierung, Ventilauswahl und Turbinen-/Düsenauswahl.

Der Reinigungsprozess besteht aus vier Elementen:

• Zeit
• Temperatur
• Chemische Einwirkung (Reinigungsmittel und Konzentration)
• Mechanische Einwirkung (Spül- und Spritzeffekt)

Die Beratung von PTI zu CIP-Anlagen konzentriert sich auf die Optimierung der mechanischen Einwirkung. Eine optimale und korrekte mechanische Einwirkung kann in vielen Fällen die Reinigungszeit verkürzen, Phasenwechsel reduzieren (geringerer Verbrauch von Reinigungsmitteln) und das Risiko einer Kreuzkontamination minimieren.

Die Beratung von PTI zu CIP-Anlagen ergänzt somit die traditionell von Reinigungsmittelherstellern gelieferte Beratung, die sich typischerweise nur auf die Parameter Zeit, Temperatur und chemische Einwirkung konzentriert, aber nicht auf das spezifische CIP-Anlagendesign.

PTI bietet auch unabhängige Beratung beim Kauf von CIP-Anlagen anderer Hersteller an. Kontaktieren Sie uns für weitere Informationen zur Beratung über CIP-Anlagen unter Telefon +45 97 37 16 33 oder per E-Mail mail@pti-as.dk.

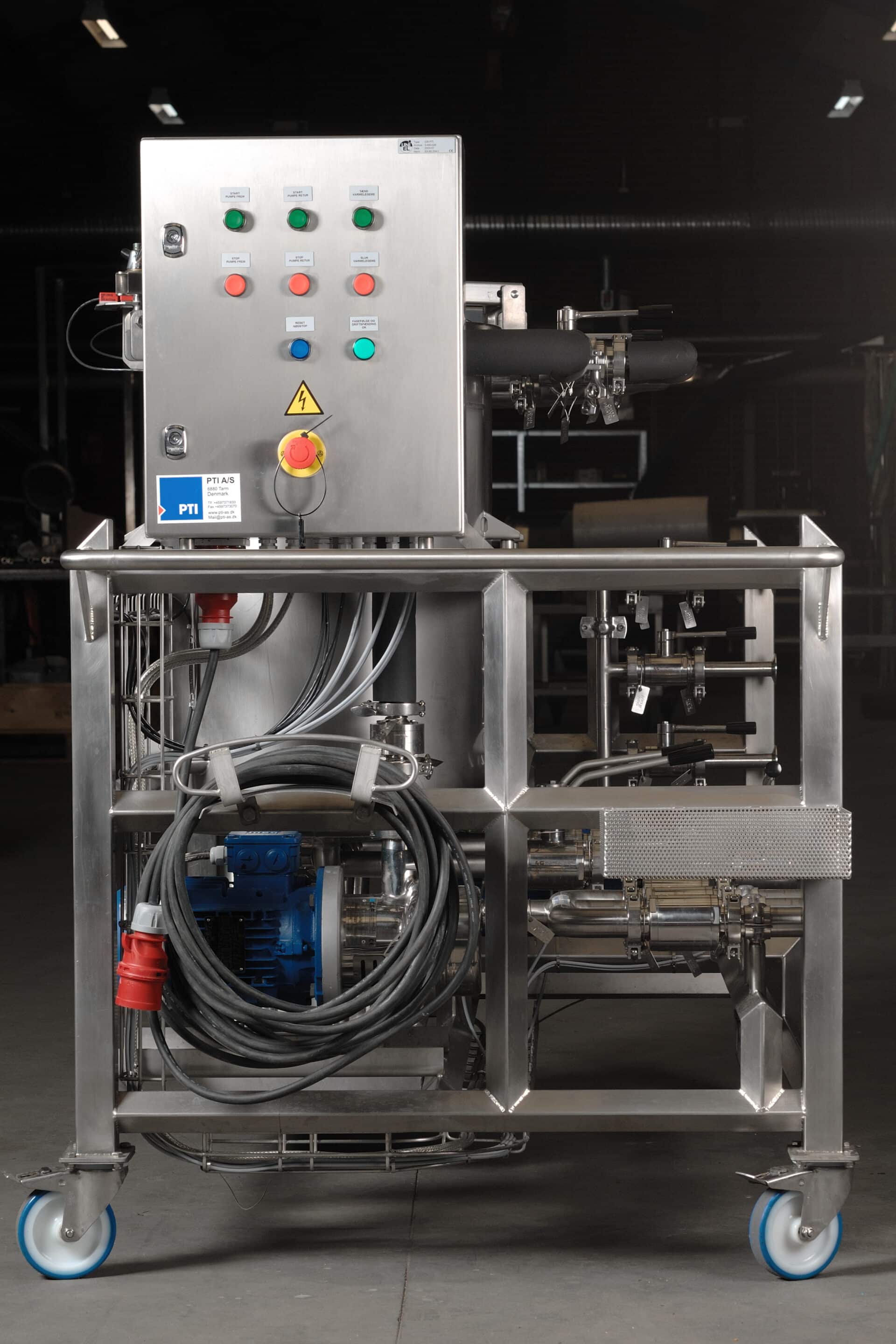

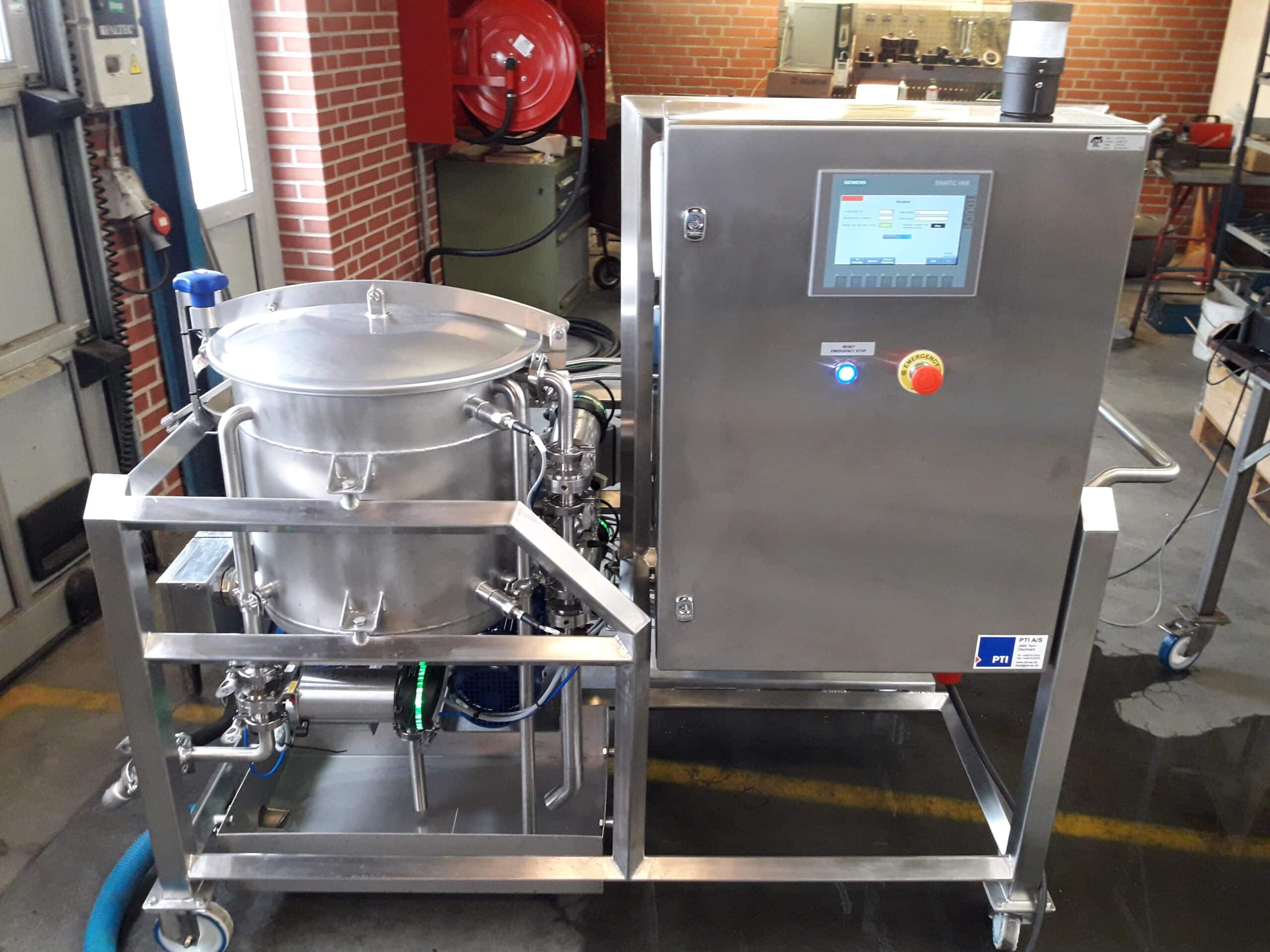

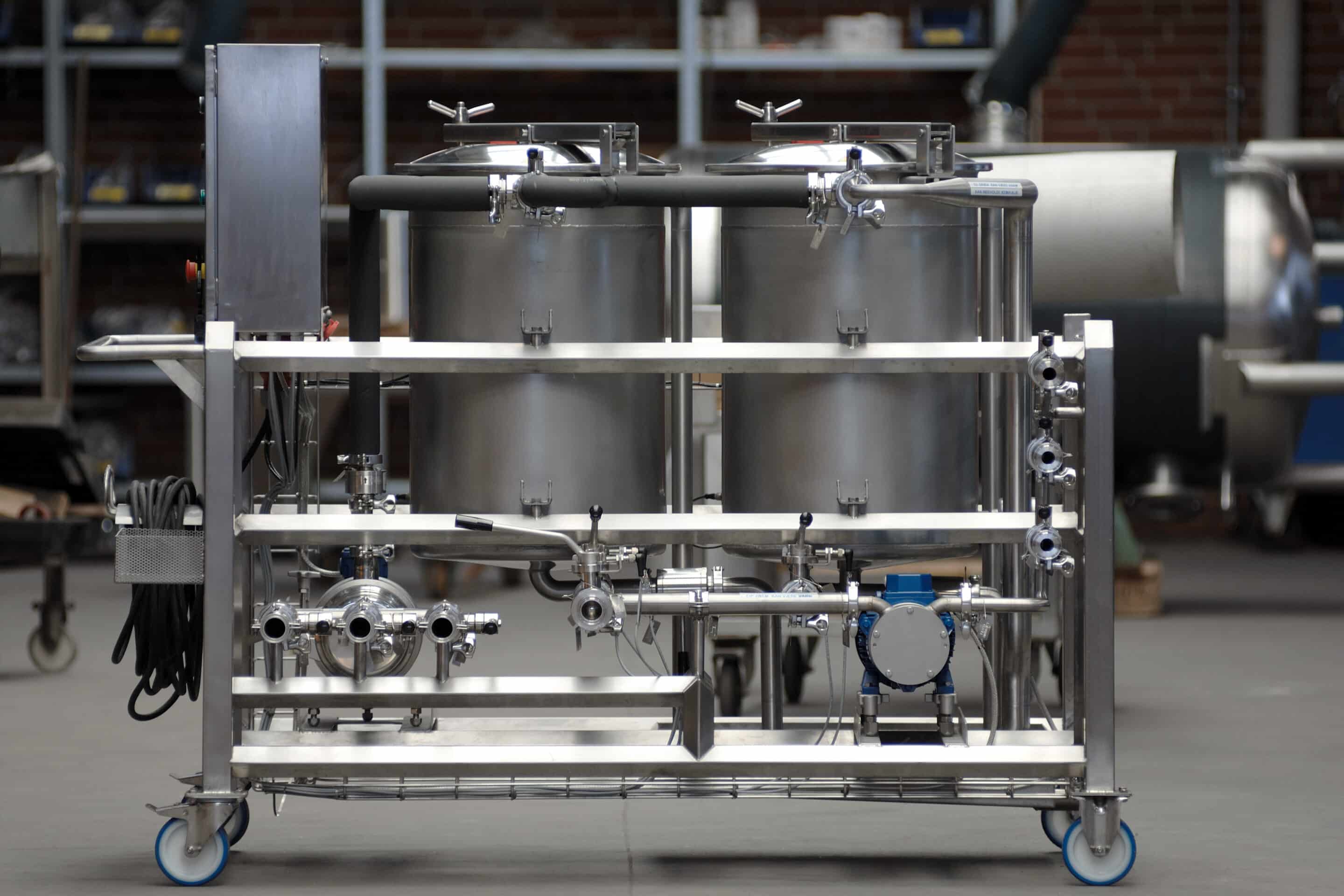

Mobil-CIP ist die kleinste Lösung

Das Konzept Mobil-CIP ist die kleinste Lösung, die verwendet wird, wenn man eine dezentrale Struktur seines CIP-Systems wünscht.

Das Anlagensystem wird auf einem Rahmen mit Rädern montiert, sodass es nach Bedarf in den Produktionsräumen bewegt werden kann.

Das Anlagensystem besteht grundsätzlich aus 1 Stück Tank, einer CIP-F-Pumpe, einem Heizsystem und einer CIP-R-Verbindung. Die Steuerung der Reinigungsparameter erfolgt in der Regel manuell.

Die Vorteile dieser CIP-Anlage sind große Flexibilität und sehr geringe Investitionskosten. Die Nachteile sind fehlende Automatisierung, Begrenzungen in den Durchflussmengen und Einschränkungen bei der Sammlung und Wiederverwendung von Reinigungslösungen.

Unit-CIP ist die Mittelklasse-Lösung

Das Konzept Unit-CIP ist die Mittelklasse-Lösung, die verwendet wird, wenn man eine zentrale Struktur seines CIP-Systems mit moderatem Kapazitätsbedarf und kurzer Installationszeit wünscht.

Dieses CIP-Anlagensystem wird komplett auf einem Rahmen montiert und geliefert, der mit einem Gabelstapler bewegt werden kann.

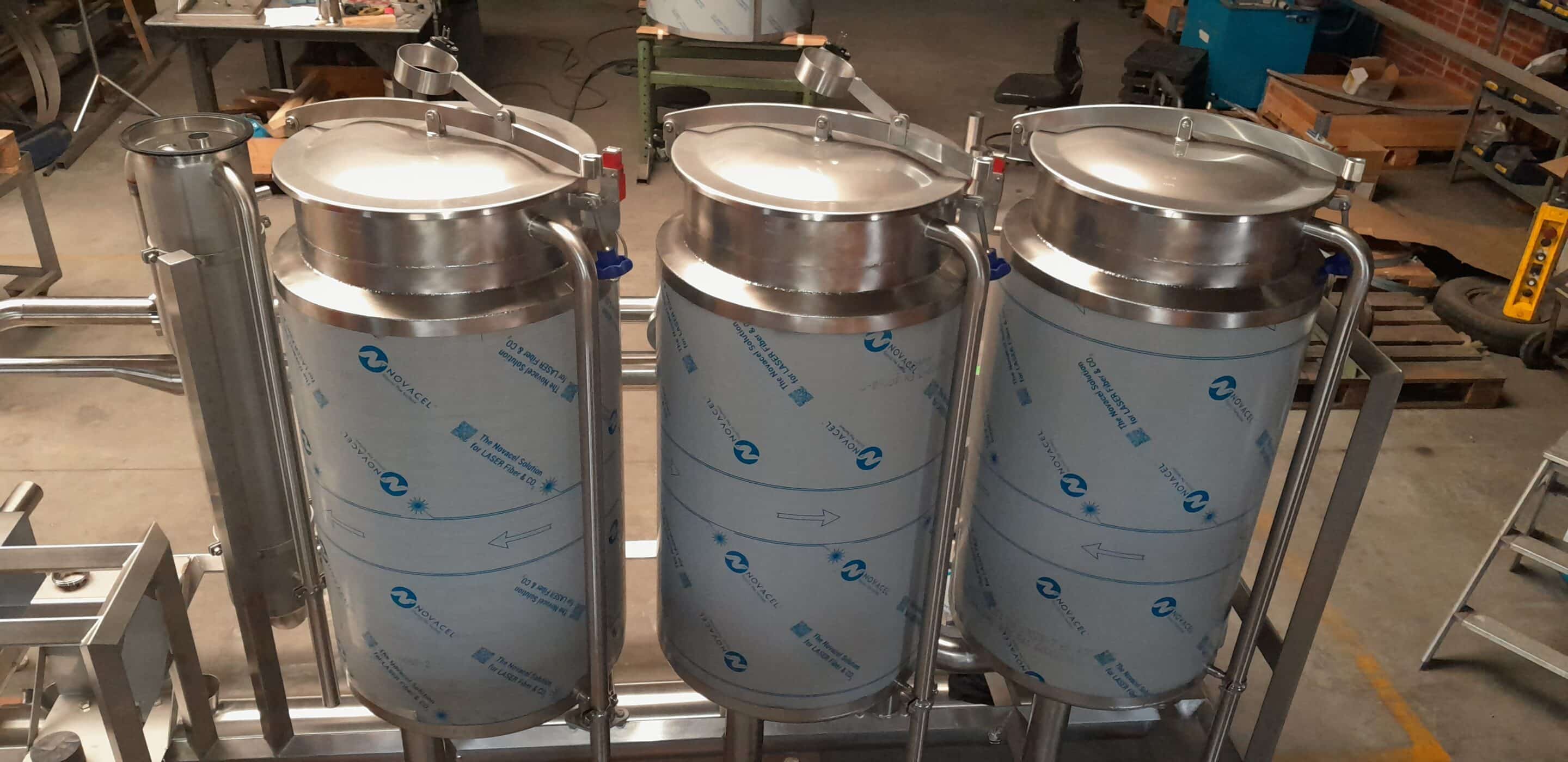

Dieses CIP-Anlagensystem besteht grundsätzlich aus 1 Stück Wassertank, 2 Stück Chemietanks, einer CIP-F-Pumpe mit zugehörigem Durchflussmesser und einem Heizsystem auf CIP-F sowie einer CIP-R-Verbindung mit Leitfähigkeitsmesser.

Das Anlagensystem wird über eine SPS gesteuert und kann mit den verbundenen Objekten kommunizieren.

Die Vorteile dieser CIP-Anlage sind Sammlung und Wiederverwendung von Reinigungsmitteln, sichere Programmausführung, schnelle Installation und relativ geringe Investitionskosten. Die Nachteile sind Beschränkungen bei Tankgrößen und Durchflussmengen.

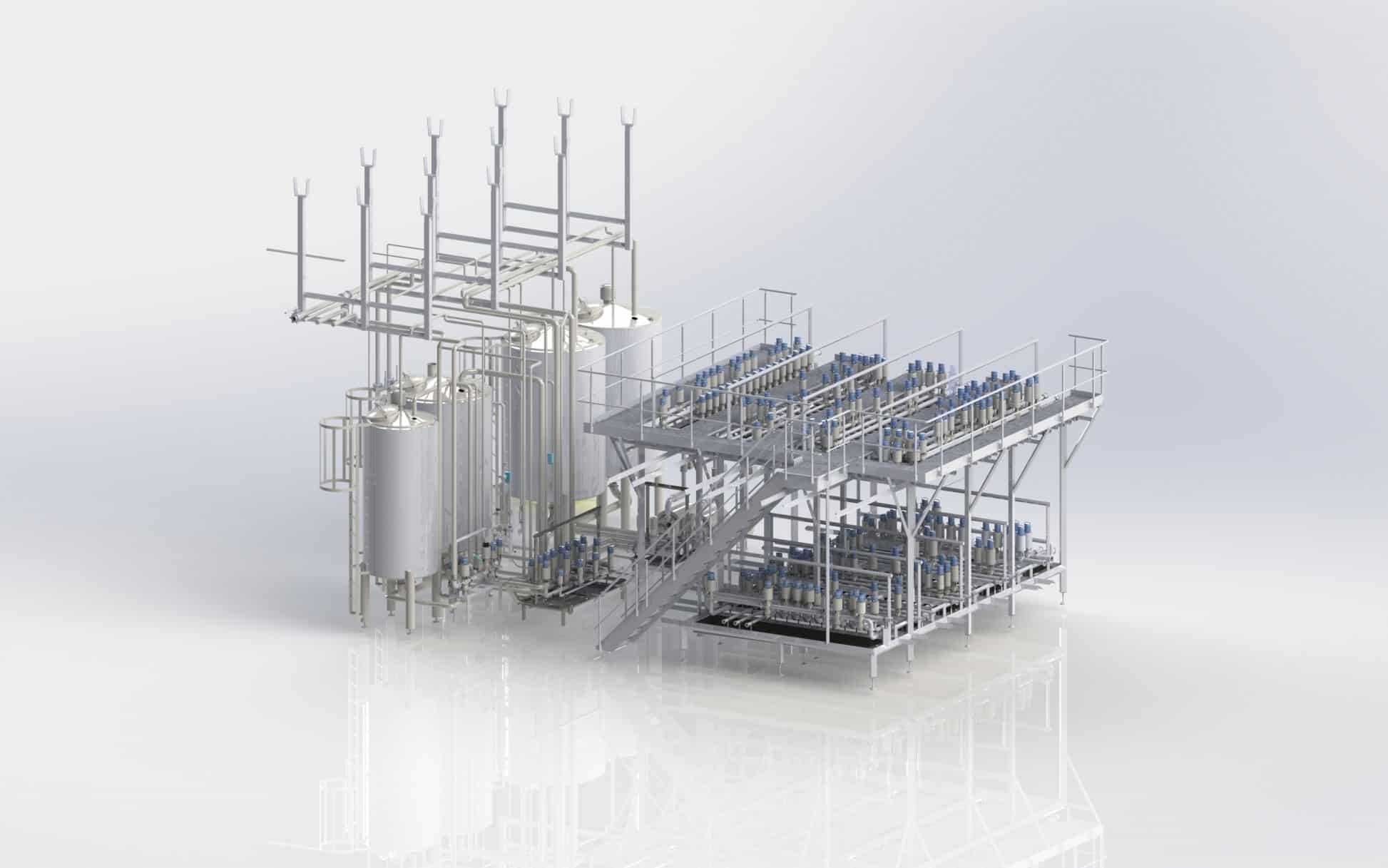

Site-CIP

Das Konzept Site-CIP ist die ultimative Lösung, die verwendet wird, wenn man eine zentrale Struktur seines CIP-Systems mit hohem Kapazitätsbedarf und Bedarf an vielen CIP-Linien wünscht.

Diese CIP-Anlage wird als Einzelkomponenten geliefert, die PTI A/S vor Ort montiert.

Das Anlagensystem besteht grundsätzlich aus 1 Stück Wassertank, 2 Stück Chemietanks, 2 CIP-F-Pumpen mit zugehörigem Durchflussmesser und einem Heizsystem auf CIP-F sowie 2 CIP-R-Verbindungen mit Leitfähigkeitsmessern. Es gibt ein Zirkulationsloop auf den Chemietanks mit Leitfähigkeitsmessern zur Steuerung der Chemiekonzentration.

Das Anlagensystem wird über eine SPS gesteuert und kann mit den verbundenen Objekten kommunizieren.

Die Vorteile dieser CIP-Anlage sind Sammlung und Wiederverwendung von Reinigungsmitteln sowie sichere Programmausführung und nur wenige Einschränkungen im Anlagenaufbau. Der Nachteil der Anlage ist, dass es sich um eine relativ große Investition handelt.

Optionen bei allen CIP-Anlagen

• Steuerung von Pumpen, Ventilen und Instrumenten auf der Prozessanlage.
• Steuerung von Ablaufpausen und zugehörigen Set-Punkten.
• Steuerung von Pulsesquenzen und zugehörigen Set-Punkten.
• Datenerfassung zur Dokumentation der Durchführung von CIP.
• Überwachung des Status der Prozessanlagenrouten
